Lynx Pro Audio > Recintos Line Array > LAIA- 26

LAIA- 26

Nuevo Line Array compacto

Line Array ultra compacto y autoamplificado (fuente de alimentación conmutada Clase D). Consta de 2 transductores de 6” (bobina de 2”) y un motor de salida de 1” con sistema de guía de ondas, ofreciendo una cobertura precisa de 100ºH x 8ºV. Controlado por DSP (tecnología FIR) con 1200W de amplificación y 130 dB pico.

El recinto LAIA-26 es un módulo de Line Array de formato ultra compacto que ofrece una solución ideal para una amplia variedad de aplicaciones en interiores y exteriores donde se requiere un sistema Line Array compacto, práctico y fiable.

El LAIA-26 es un sistema autoamplificado de 2 vías con un total de 1200W en Clase D y fuente de alimentación conmutada universal. Equipado con un potente DSP de última generación de 64-bit/96KHz, diseñado y fabricado por Lynx Pro Audio, ofrece los avances más recientes en procesamiento digital, como los filtros FIR, que proporcionan una respuesta lineal en frecuencia y fase.

Los convertidores AD/DA de 32-bit/96KHz de última generación convierten a este sistema en uno de los line arrays más avanzados e innovadores del mercado, lo que se traduce en una calidad de sonido superior. Además, los sistemas de la serie LAIA pueden controlarse de forma remota mediante la plataforma de control OCS, otorgando al usuario la capacidad de controlar los sistemas sin necesidad de procesadores externos.

Recomendado para:

Eventos al aire libre
Teatros
Lugares de culto
Grandes estadios / arenas
Auditorios
PA en vivo para interiores

Autoamplificado Clase D (bi-amplificado)
Procesamiento digital integrado
Control de temperatura interno
Protección electrónica
Filtros FIR de fase lineal
Monitorización online disponible
Sistema activo de 2 vías

Componentes

LF: 2 x 6”, bobina de 2” con tratamiento impermeable
HF:1 x salida de 1”, bobina de 1.75”

Rango de frecuencia

75 Hz – 20 KHz (-10 dB)

Respuesta en frecuencia

85 Hz – 18 KHz (± 3dB)

Max SPL*

124dB / 130 dB pico

Cobertura

100º H x 8 º V

Potencia

1200 W en clase D con fuente de alimentación conmutada y sistema PFC
Amplificador LF: 1 x 800 W RMS, 1600 W pico
Amplificador HF: 1 x 400 W RMS, 800 W pico

Procesamiento DSP

DSP Lite 96 KHz / 64 bits de doble precisión

Control

Interfaz de control del usuario

Conexiones de control

Conexiones USB (programación DSP) y puerto Ethernet dual

Entrada

Analógica BAL/UNBAL XLR

Alimentación AC

90 – 264V. 50/60 Hz

Conexiones AC

16A Neutrik powerCON TRUE1 TOP con salida de enlace

Acabado

Recubrimiento de poliurea, pintura de alta resistencia

Material

Contrachapado premium de 15 mm

Dimensiones

181 x 549 x 356.8 mm (sin pasadores)

Peso

15 Kg (33.07 lbs)

* SPL máximo calculado basado en la potencia máxima nominal y la sensibilidad medida.

Otras características

Hardware para LAIA- 26

Caja

LAIA-26 está construido con contrachapado de abedul premium de 11 capas (15 mm de grosor) y terminado con un revestimiento de poliurea.

Diseño interno

La estructura interna del LAIA-26 está fuertemente reforzada para una mayor durabilidad, y todas las partes están ensambladas en insertos metálicos con tornillos métricos. Los módulos de amplificación y el DSP están alojados en una cámara separada de los drivers, lo que evita el exceso de calor y vibración, garantizando así una mayor eficiencia y fiabilidad.

Reja

El LAIA-26 cuenta con dos parrillas frontales de alta resistencia con recubrimiento en polvo y una tela acústica especial en la parte trasera para proteger los transductores contra el polvo y la suciedad.

Rigging

El sistema de rigging de 3 puntos, con 2 palancas frontales retráctiles y 1 punto central/trasero, permite colgar hasta 16 gabinetes LAIA-26 en un solo array. Los ángulos de splay son opcionales, con un rango de entre 0º y 10º, con incrementos de 1º, lo que facilita la creación de la curva deseada.

El sistema también puede angularse en posición recogida (retraída), lo que permite un montaje mucho más sencillo sin necesidad de levantar cada caja individualmente.

Transporte

El LAIA-26 es fácil de transportar gracias a su flight case dedicado, donde puede guardarse en posición de descanso. Con la opción de soporte (craddle): no es necesario usar pasadores de bloqueo.

Accesorios para LAIA- 26

SV-LAIA28

Soporte de volado para LAIA-26

ST-SVCLS/M20

Sistema de conexión para LAIA-26

Configuración DSP

Configuración del panel DSP

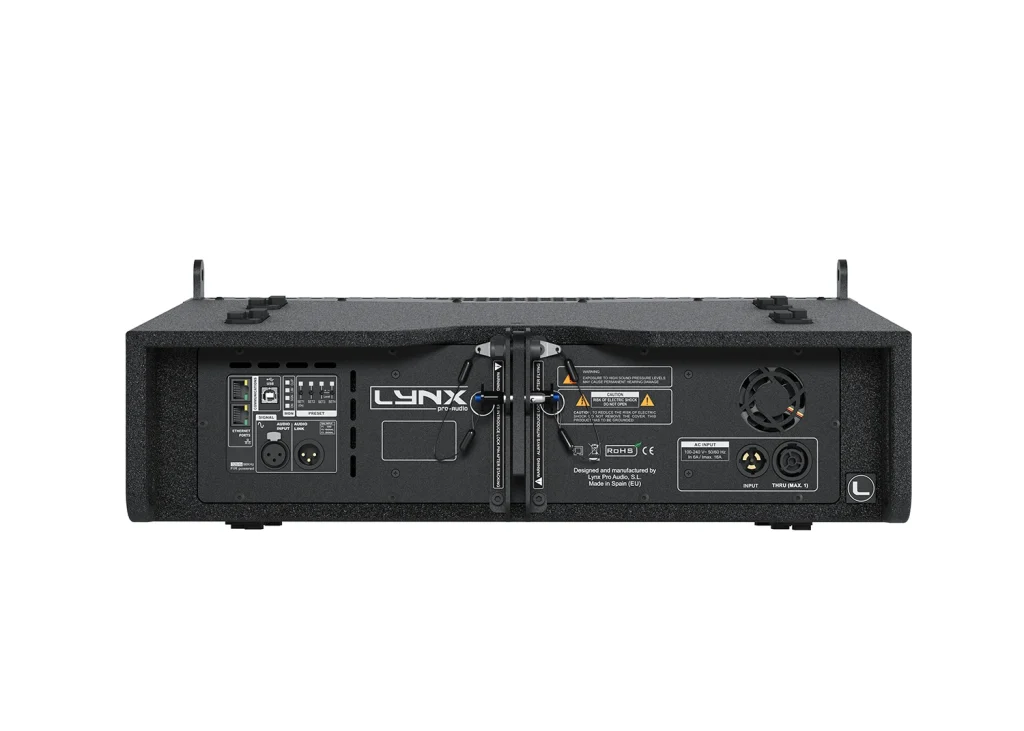

En la parte posterior del recinto encontrarás el área de control digital. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.

Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información. Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.

La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.

Las pantallas que mostramos a continuación son un ejemplo y pueden variar ligeramente entre modelos.

PANTALLA PRINCIPAL

En la pantalla principal verás la entrada (input) y la salida (output) del recinto:

• Input: Puedes ver un vúmetro con el nivel de entrada y señal clip.

• Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica.

AJUSTES

Este panel permite cambiar la ganancia, la polaridad, poner el mute y cambiar el delay para las entradas.

Además, tiene la posibilidad de poner un high pass al que se le puede cambiar el tipo de filtro, frecuencia y orden.

CARPETA

Esta pantalla muestra el nombre del preset y su descripción. Usando el joystick puedes cambiar el preset.

CONFIGURACIÓN

Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual.

También puedes configurar el protector de pantalla.

Aquí también se encuentra la selección de entrada. Puedes elegir entre analógica o AES3 para el canal 1 o el canal 2.

INFORMACIÓN

La última pantalla muestra información general sobre los componentes del recinto.

Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro.
