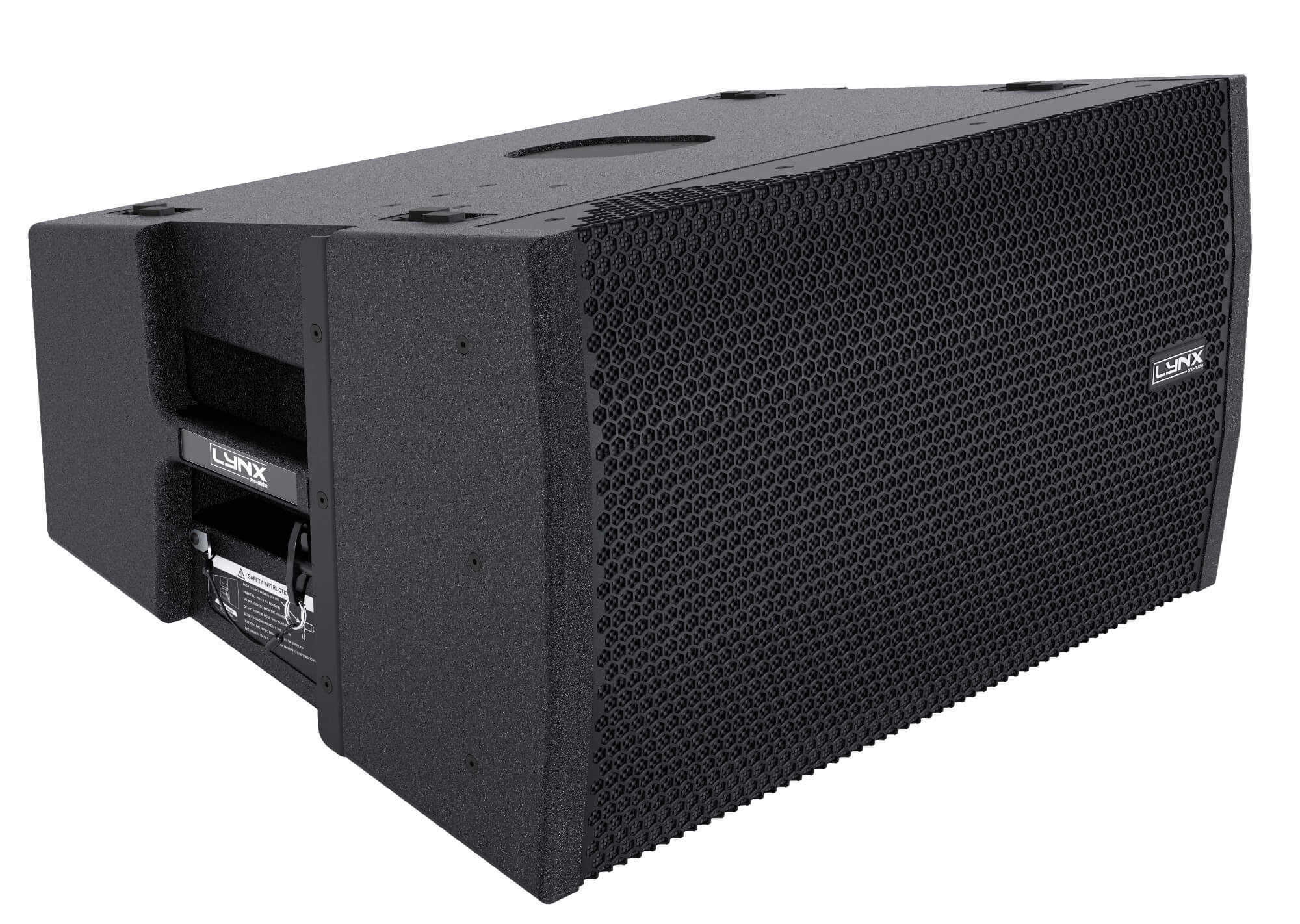

CXA-12
Unidad line source de curvatura constante. Recinto autoamplificado de alta potencia (clase D con fuente de alimentación conmutada) y sistema PFC (power factor correction).
Ofrece un altavoz LF 12” (bobina 2.5”) y un sistema HF guía ondas Multidriver con una cobertura de 100ºH x 18ºV.
Amplificador de 1400 W controlado por DSP (tecnologia FIR), 128dB SPL
El recinto CXA-12 es un sistema de arreglo lineal con curvatura constante diseñado para realizar configuraciones básicas de line array polivalente, con un máximo de 4 cajas.
Monta un altavoz de 12” junto a un sistema guía-ondas multidriver personalizado. El recinto está amplificado con un total de 1400 W en clase D y fuente de alimentación conmutada, con sistema PFC y procesador DSP con filtros FIR de fase lineal. Este sistema puede ser controlado online en tiempo real.
El CXA-12 es ideal para una gran variedad de aplicaciones, su diseño permite configurar instalaciones con dispersión HF simétrica o volar las cajas también en posición vertical. El recinto cuenta con una completa gama de accesorios que facilitan su utilización tanto en giras como en instalaciones fijas.
Para el refuerzo de las bajas frecuencias puede contar con el apoyo de la unidad de subgraves CXA-18S.
Recomendado para:
- Directo
- Discotecas
- Teatros
- Lugares de culto
- Instalaciones fijas
- Giras
- Transductores: Altavoz de 12″ (LF) y motor de compresión de 1.4″ (HF).
- Rendimiento: Rango de 60 Hz a 20 kHz con un SPL máximo de 131 dB.
- Cobertura: Directividad constante con una cobertura de 80° H x 50° V.
- Crossover: Filtro pasivo interno de alta calidad con corrección de fase.
- Construcción: Recinto de abedul de 15 mm y acabado en poliurea de alta resistencia.
- Herrajes: Puntos de anclaje M8 integrados y vaso para soporte de 35 mm.
- LF: 12″ (bobina 2,5″) Malt Cross Cooling System
- HF: Sistema de guia ondas Multidriver personalizado, bobina 1.4″ de aluminio y diafragma de titanio
60 Hz – 20 KHz (-10dB)
70 Hz – 18 KHz (± 3dB)
128 dB
100º H x 18 º V
1400 W Clase D fuente de alimentación conmutada
Procesador interno DSPB-FL Lynx.
96 KHz / 64 bit precisión doble equipada con filtros FIR de fase lineal
Interfaz de control de usuario con pantalla IPS de 2.8″ y joystick multifunción
Ethernet (OCS) y USB
Analógico / AES3 opcional
90 – 264V. 50/60 Hz con PFC
16A Neutrik PowerCON TRUE1 TOP salida looping
Recubrimiento de poliurea. Color opcional Blanco (RAL)
15mm contrachapado marino abedul
357 x 632 x 484 mm (Al x An x P)
31 kg (68 lbs)
Otras características
Hardware para CXA-12
Recinto
El recinto está fabricado con contrachapado marino de abedul de 11 capas (15 mm de espesor) y acabado con recubrimiento de poliurea.
Diseño interno
La estructura interna del recinto está reforzada para alargar su longevidad y todas las piezas están ensambladas en insertos de metal con tornillos métricos. Los módulos de amplificación y DSP están alojados en una cámara separada de los drivers.

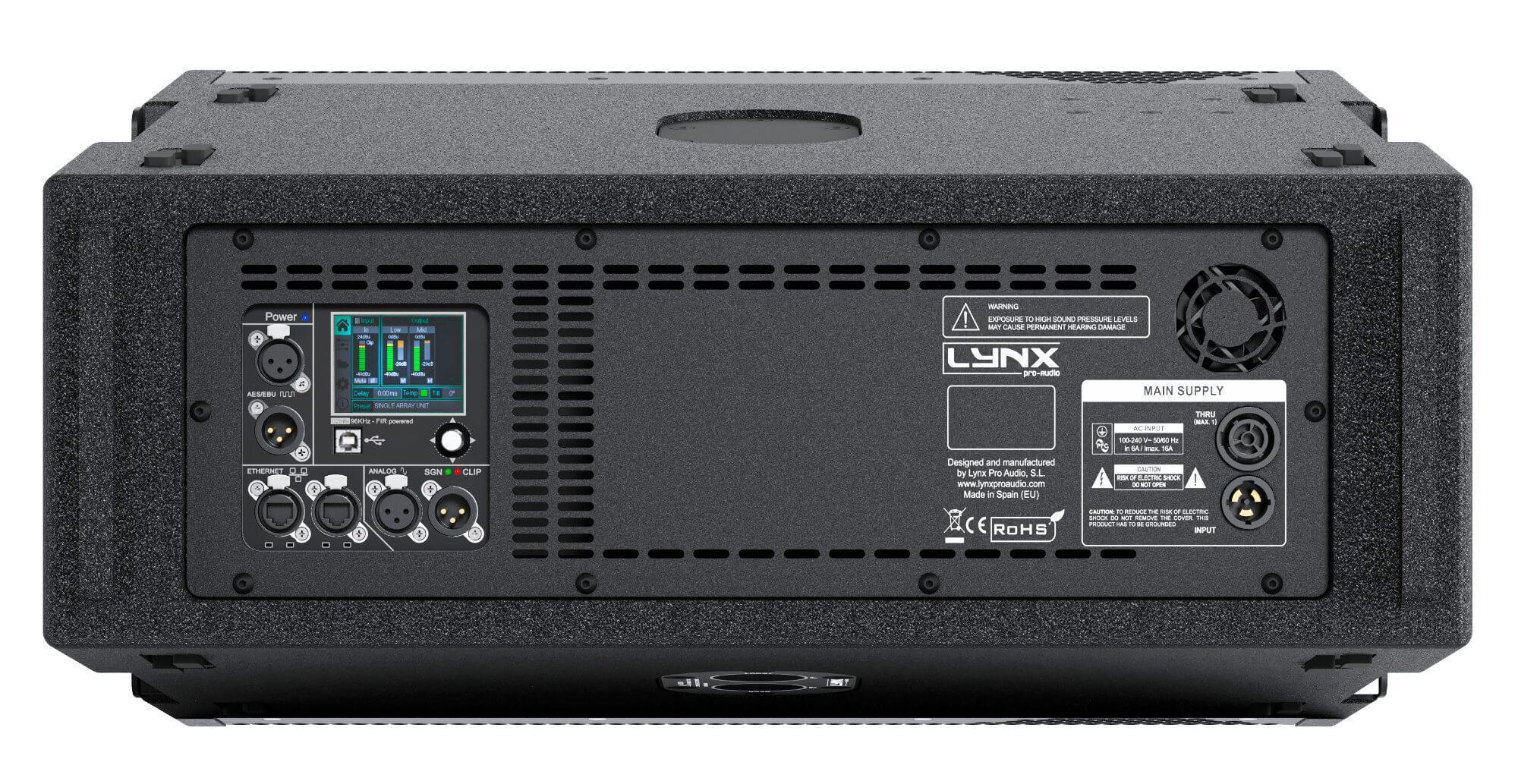

Panel trasero
El panel trasero de acero contiene todas las conexiones y aloja los módulos de amplificación de la CXA-12 y DSP, es fácilmente accesible y se aloja por separado de los drivers, evitando el calor y las vibraciones excesivos, lo que brinda una mayor eficiencia y confiabilidad.
Reja
Robusta rejilla frontal de alta resistencia con un filtro textil antipolvo para proteger los altavoces.

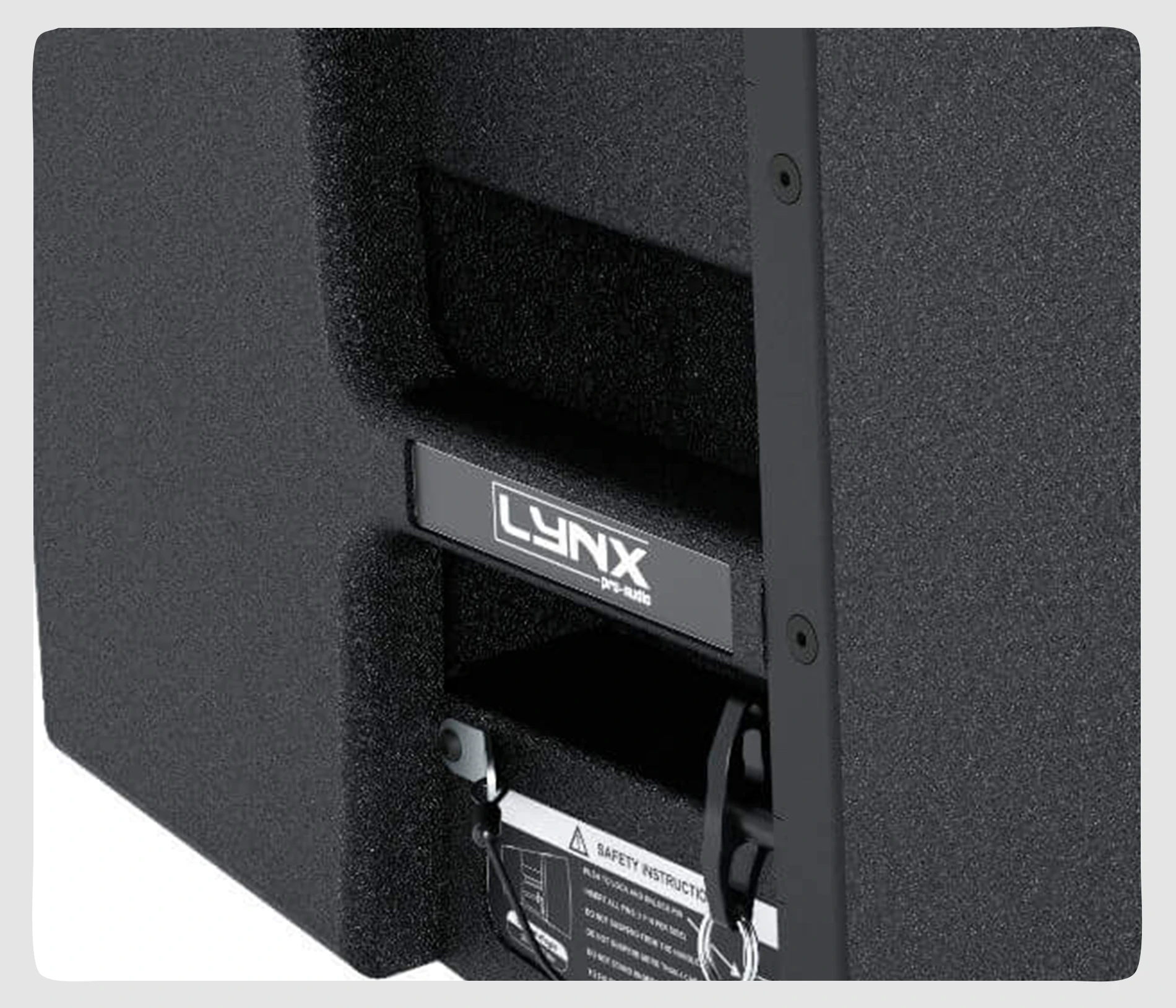

Asas
Las asas están ubicadas a cada lado del recinto para facilitar el transporte y el posicionamiento de los recintos.

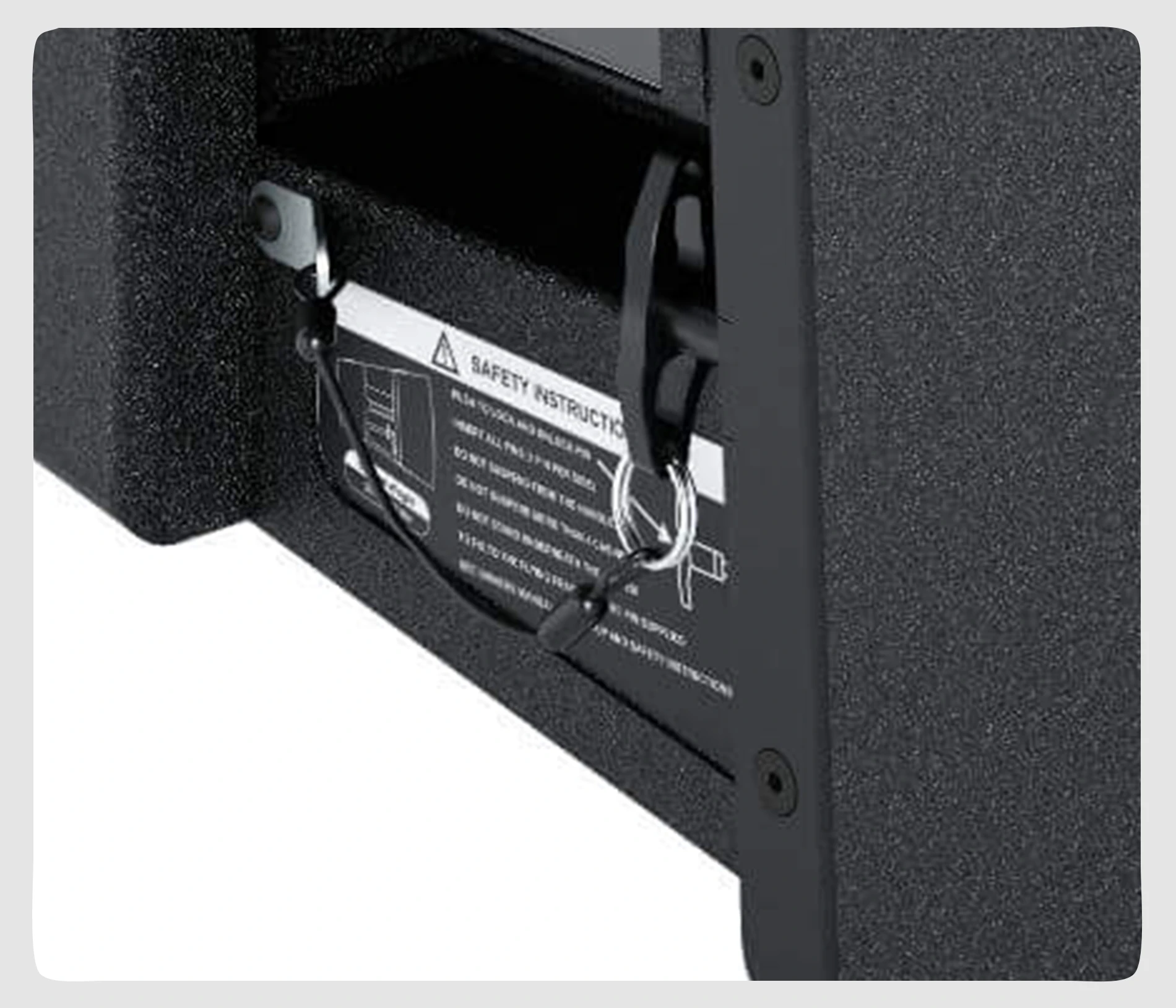

Rigging
Las placas de vuelo integradas están ubicadas a cada lado del recinto, para vincular los recintos CXA-12 con ángulos de separación opcionales, desde 0 ° a 6 ° con incrementos de paso de 0.5 ° para crear la curva deseada.
Accesorios para CXA-12
BALL-PSR0630
Pasador de bola con cordón para los recintos CXA-12 y CXA-18S

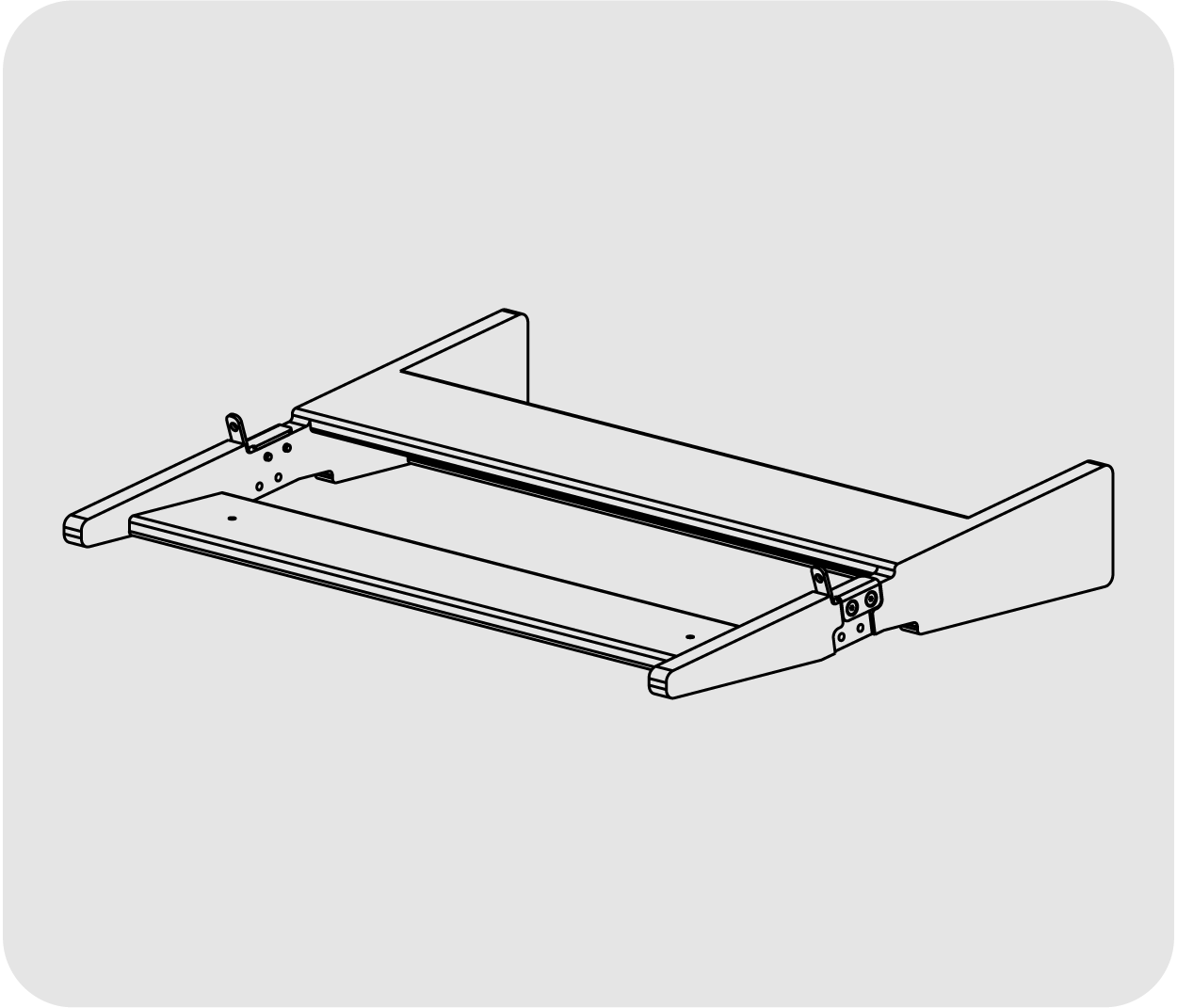

SV-CXA
Soporte de volado con capacidad de hasta 6 recintos CXA-12

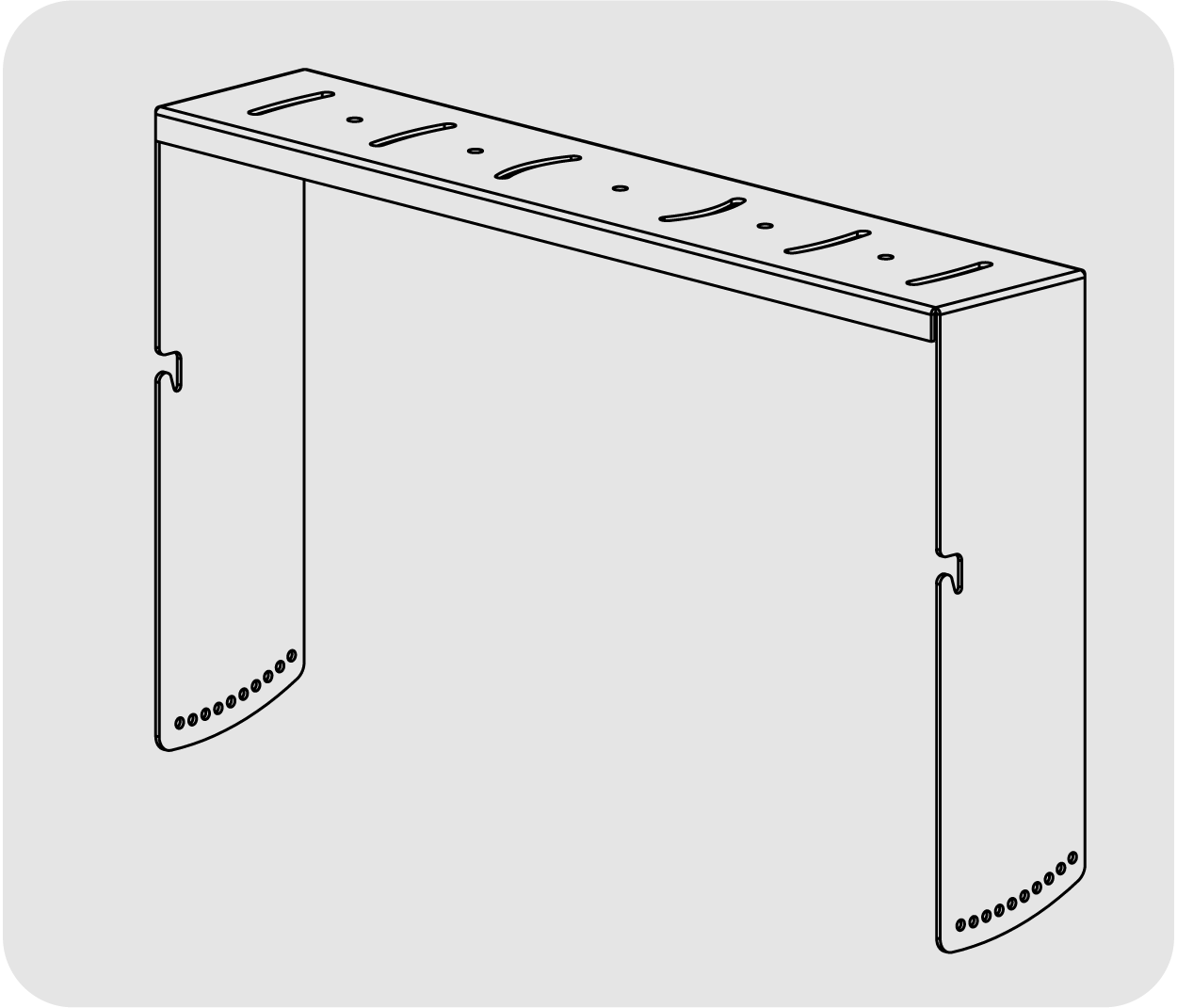

CB-CXA12
Soporte de techo para CXA-12
ST-CXA
Stack Adaptor para el CXA-12 y el CXA-18S junto con el CXA-12
FFC-2CXA12 & C-3CXA12
Flight case de transporte especial para tres recintos CXA-12
Configuración DSP
Configuración del panel DSP
En la parte posterior del recinto encontrarás el área de control digital. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.
Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información. Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.
La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.
Las pantallas que mostramos a continuación son un ejemplo y pueden variar ligeramente entre modelos.
PANTALLA PRINCIPAL
En la pantalla principal verás la entrada (input) y la salida (output) del recinto:
• Input: Puedes ver un vúmetro con el nivel de entrada y señal clip.
• Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica.
AJUSTES
Este panel permite cambiar la ganancia, la polaridad, poner el mute y cambiar el delay para las entradas.
Además, tiene la posibilidad de poner un high pass al que se le puede cambiar el tipo de filtro, frecuencia y orden.
CARPETA
Esta pantalla muestra el nombre del preset y su descripción. Usando el joystick puedes cambiar el preset.
CONFIGURACIÓN
Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual.
También puedes configurar el protector de pantalla.
Aquí también se encuentra la selección de entrada. Puedes elegir entre analógica o AES3 para el canal 1 o el canal 2.
INFORMACIÓN
La última pantalla muestra información general sobre los componentes del recinto.
Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro.
Mira este TUTORIAL para entender cómo funciona:
Versión instalación
CXA-12IN
El recinto CXA-12IN es una versión diseñada especialmente para instalaciones fijas.
Cuenta con un accesorio único, el soporte de volado SV-CXAIN, que te permite escoger entre tres posiciones diferentes para cambiar la inclinación del array de forma sencilla.
Puedes encontrar más información en el manual del CXA-12S.
